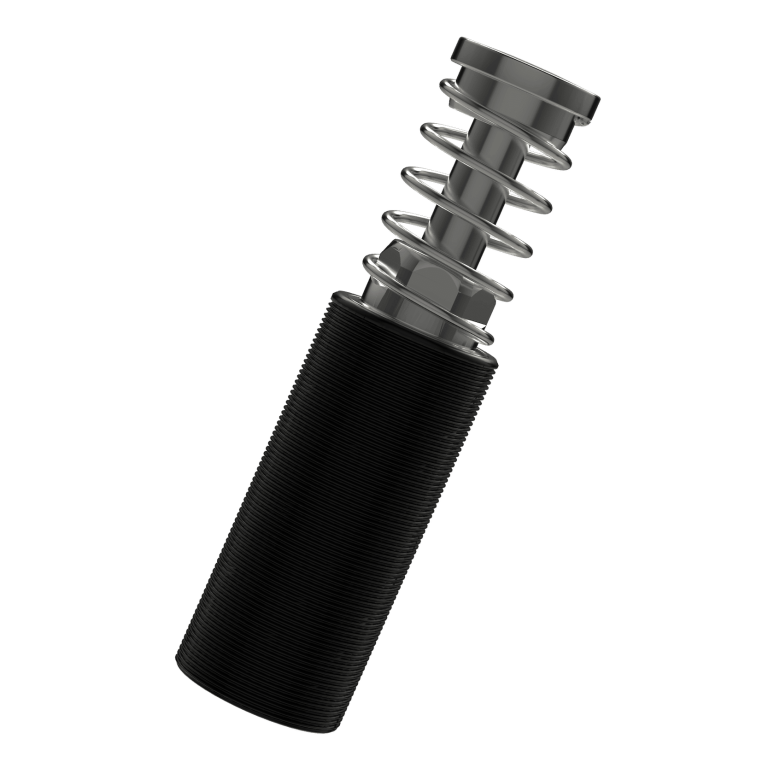

KL-Typ / Kleindämpfer

Industriestoßdämpfer mit mechanischer Feder – Rückstellung / COMPENSER®

LEBEN bietet mit dem KL-Typ einen hydraulischen Industriestoßdämpfer mit Feder – Rückstellung für Anwendungen im leichten Maschinenbau.

Der COMPENSER® der KL-Serie ist ein Industriestoßdämpfer für den leichten Maschinenbau, z.B. Handhabungsgeräte, kleine Regalbediengeräte und kleine Krananlagen. Infolge der geringeren Rückstellkraft der Feder ist dieser hydraulische Industriestoßdämpfer der KL-Serie für betriebsbedingtes Anfahren im Kriechgang gut geeignet.

Anwendungen:
Kleinteilelager, Hochregallager, STC, AKL, HRL, RGB, RBG, Regalbediengerät, Fördertechnik, Lagertechnik, Automatisierung

bevorzugte Einbaulage: vertikal, andere Einbaulagen auf Anfrage
geringe Rückstellkraft
sehr kurze Bauform
hohe Knicksicherheit
Oberfläche: Gehäuse verzinkt (Standard) oder lackiert, Kolbenstange hartverchromt (Standard)
niedrigviskoses COMPENSOL®
Befestigung: Flanschbefestigung wahlweise an Front- oder Rückseite, Fußbefestigung oder Verschraubung per Kontermutter
wahlweise konstante Reaktionskraft über den gesamten Hub oder ansteigende Reaktionskraft im vorderen Hubbereich
sehr geringe Aktivierungszeit nach erfolgtem Aufprall
Temperaturbereich -25 bis +80° C
Energieumsetzung bis 20 kNm

Die Kolbenstange 2 fährt mit dem Kolben 6 in den Druckraum 7 ein. Dabei strömt das Dämpfmedium durch die Steuernuten im Außenrohr 8 über den Kolben 6 in den Volumenausgleichraum 5. Die Rückholfeder 3 wird gespannt und drückt nach erfolgtem Aufprall die Kolbenstange 2 wieder in die Ausgangslage, wobei das Dämpfmedium in den Druckraum 7 zurückfließt.

Bezeichnungen

1 Prallkappe
2 Kolbenstange
3 Rückholfeder
4 Führung
5 Volumenausgleichsraum
6 Kolben
7 Druckraum
8 Außenrohr mit Steuernuten
9 Rohrverschluss

spezifische Werkstoffe, bspw. Edelstahl für eine stark korrosive Umgebung oder Einsatz in der Lebensmittelindustrie
hochwertiger Korrosionsschutz nach DIN EN ISO 12944 bis Korrosivitätskategorie C5M
Sonder-Befestigungselemente (beispielsweise Gewinde) nach gewünschter Geometrie des Kunden
Sonder-Prallkappe auf Kundenwunsch und für besondere Anwendungen
